云原生，Part 0 | 什么是 Image ？

先挖坑，再填土

• 云原生，Part 0：什么是 Image ？
• 云原生，Part 1：什么是容器 ？
• 云原生，Part 2：什么是 Pod ？
• 云原生，Part 3：什么是 Pod 调度 ？
• …

先上结论：Image = config.json（配置） + rootfs（文件系统）.

接下来让我们一起拆箱一个 Image 。

先从 Dockerhub 上拉一个 alpine 下来，alpine 自夸小中王者，我们选中的这个镜像仅 5.59M。

docker pull alpine:3.15.0
# 捉出来看看
docker save -o alpine.tar alpine:3.15.0

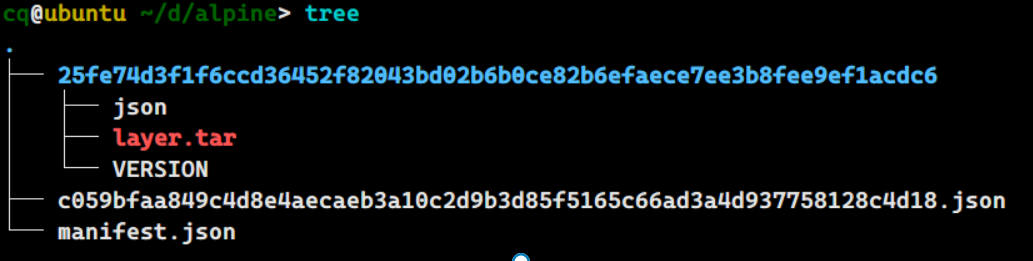

存到本地后，解开看看里面都有啥，tree 一下可以发现里面有两层目录，共5个文件。

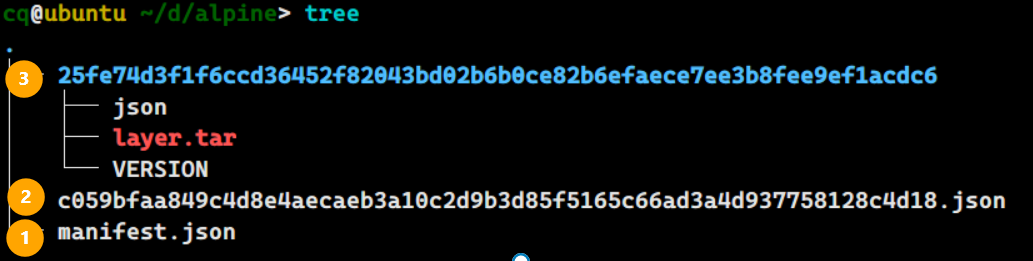

第一层目录

这层目录有3个条目：2个 json + 1个以 sha 值命名的目录 <25fe…>。

① manifest.json

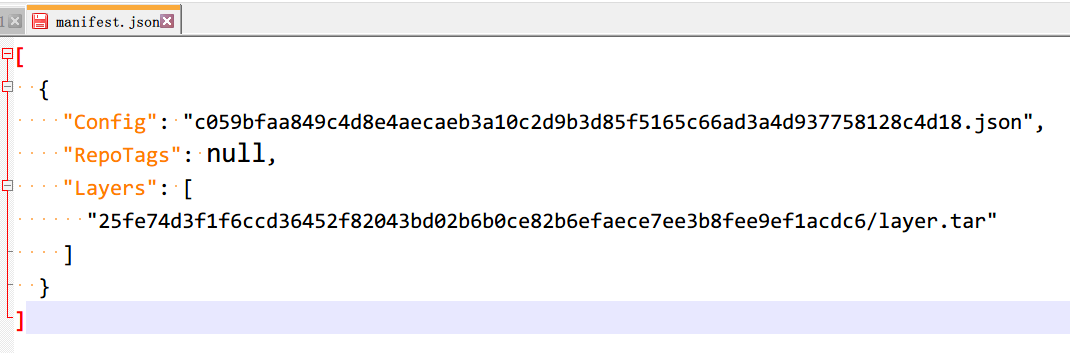

打开清单文件 ，里面列出了这个镜像的所有内容，非常简单，包括：Config（指示配置文件）、RepoTags（在镜像仓库里的 tag）、Layers（所有镜像层文件）。

Config 指向了同一层级的另一个 json 文件 <c059…>.json。

Layers 列出了所有的镜像层文件，第一个为第一层镜像层，这里指向了 <25fe…> 目录下的 layer.tar 文件，因为我们下的这个镜像比较简单，只有一层，所以这里只有一条 layer 记录。如果有多条 layer 记录，就会依次追加在后面，每条 layer 记录中的 sha 值都会有一个对应的目录。

② <c059…>.json

这个 json 文件的文件名是它自己的 sha 值，也是我们看到的 Image ID，文件的内容就是镜像的配置。

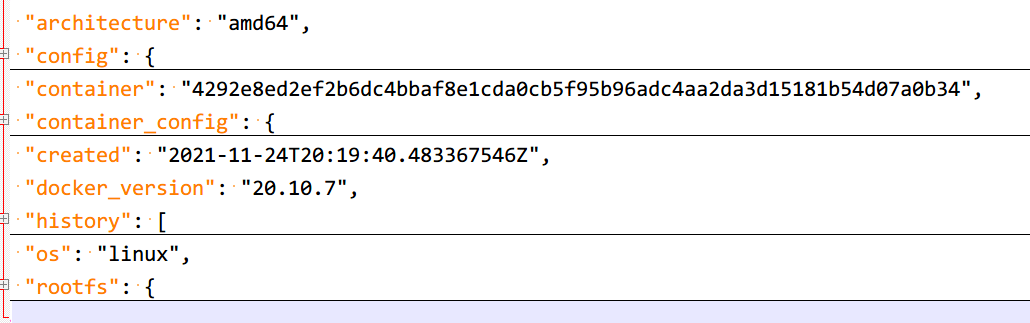

这里保存了镜像的配置，一目了然的字段就不说了。container_config、container 这两项记录了最后 commit 到镜像的容器的信息。我们知道，镜像是多层只读的文件层，而容器指最上层的可写文件层，将容器 commit 到镜像，就是把可写层提交为最新的一层只读层。

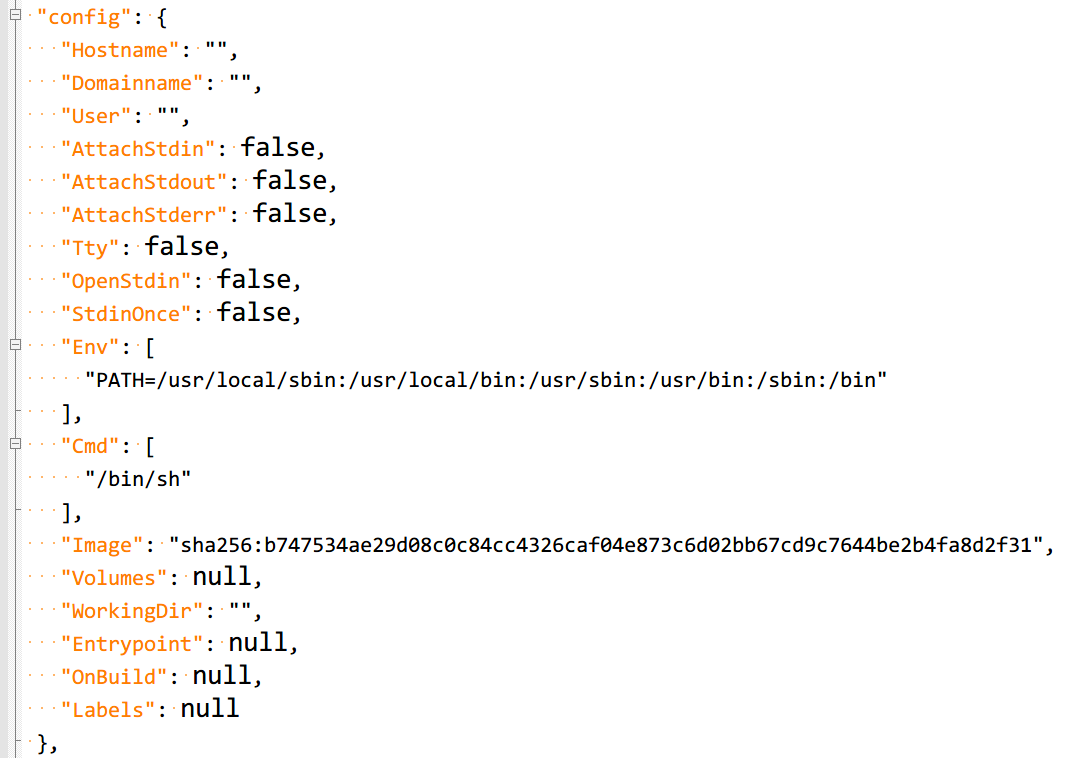

config 列出从镜像启动为容器时的默认配置参数，Env、CMD、Entrypoint 这些。

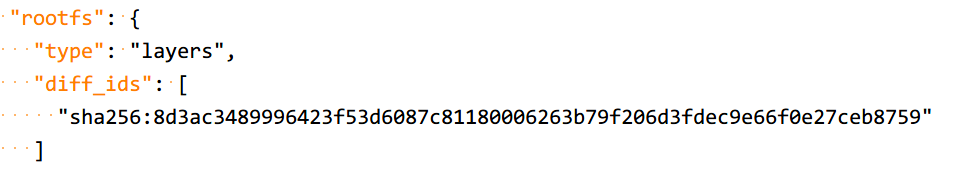

rootfs 主要放各层文件的标识——diff_ids，本处的 diff_id 是对 <25fe…>/ 下的 layer.tar 做 sha 得到的。

③ 25fe…/

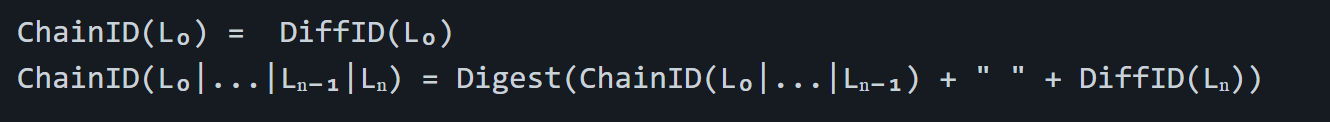

这是我们的镜像文件层，目录名称为 layer-chain-id，在 OCI 规范中 layer-chain-id 生成规则如下图所示。实际上在本地看到的 layer-chain-id 和 manifest.json 里 layers 记录的值并不相同，可能计算的是 registry 里存储的压缩文件的 sha，而非本地拉下来这个——这个镜像有点不讲究。拉个 nginx 镜像可以看到 diff-id、layer-chain-id 是遵循 OCI 的 Image Format 规范的。

打开看看第二层目录都有啥。

第二层目录

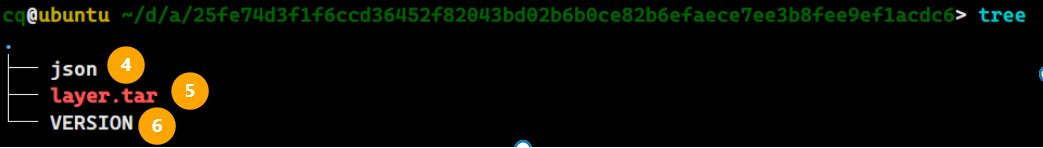

接下来进入 <25fe…> 目录中，有三个文件：json、VERSION、layer.tar。

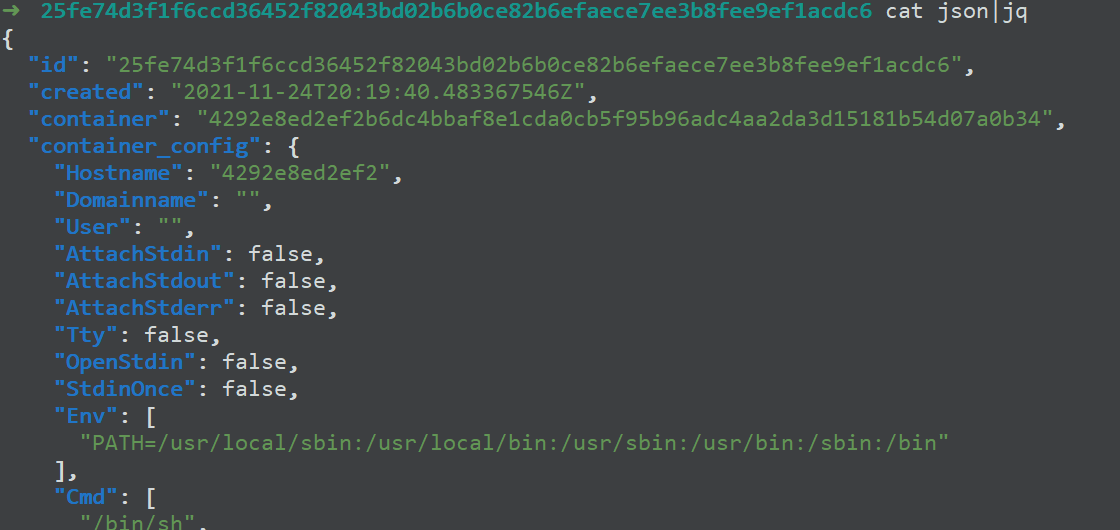

④ json

这是本层镜像的配置文件，和我们在第一级目录看到的 <c059…>.json 差不多，都是配置参数。

⑤ layer.tar

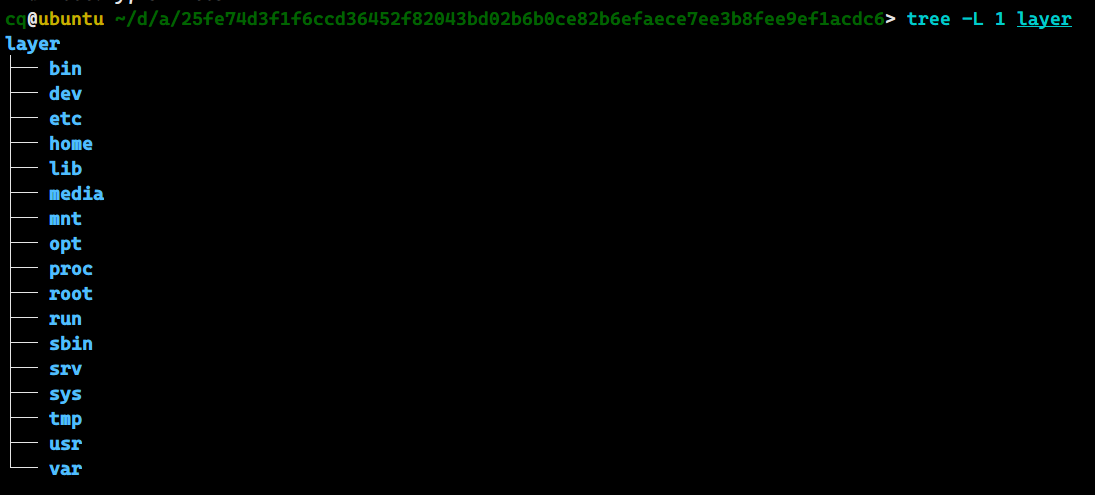

解开 layer.tar 可以发现这就是我们挂在嘴边的（应用运行所依赖的）操作系统环境。如果有不止一层，则除了第一层的后续层一般就放增量的文件，对于同样的文件，n+1 层会覆盖前面 n 层中出现的同名文件。

⑥ VERSION

保存了一个版本号。

最后

再回到 manifest.json，1个 Config + 1个 layer.tar ≈ alpine image。

以上就是一个典型的镜像。
